活塞式压力计结构原理:

压力计乃是应用静压平衡原理的计量仪器:即活塞本身和加在活塞上的专用砝码重量(G)作用在活塞面积(S)上所产生的压力(P)与液压容器内所产生的压力相平衡,来测定被校验仪表的压力大小：

                                               P=G/S

式中G=mg(m:法码质量,g:重力加速度)产品出厂时g值用标准重力加速度来定。用户使用时g值应按当地重力加速度来定，并按计算值修正砝码G的重量。

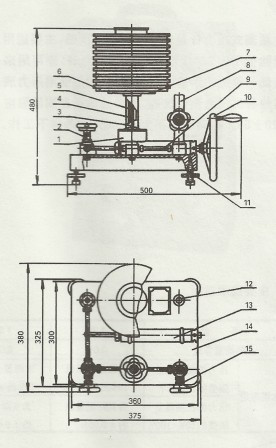

压力计系由校验泵(压力发生系统)和活塞部分(压力测量系统)两部分组成。

校验泵(压力发生系统)包括手摇压力泵(13)、油杯(1)、 进油阀(3)及两个针形阀(2)、（15),在针形阀(15)上装有联接螺帽(8)，用以连接被校验的压力表。

活塞部分(压力测量系统)用经过精密研磨后具有精确截面的活塞（5 )、活塞缸(4)及与活塞直接相连的承重底盘⑵、底盘上边的砖码(6)所组成。

校验泵和活塞部分安装在同一底座(14)上借导管(9)相连，中间装有针形阀（2 )。整个压力计由四个水平调节螺丝（11)支撑，并借以装于底座上的水平泡(12)用以较准水平位置。

1.       油杯              9.导管

2.     针形阀            10.压力泵手轮

3.  进油阀              11.水平调节螺丝

4.  活塞缸              12.水平泡

5.   活塞                13.手摇压力栗

6.   砝码                14.底板

7.   承重底盘          15.针形阀

8.   联接螺帽
